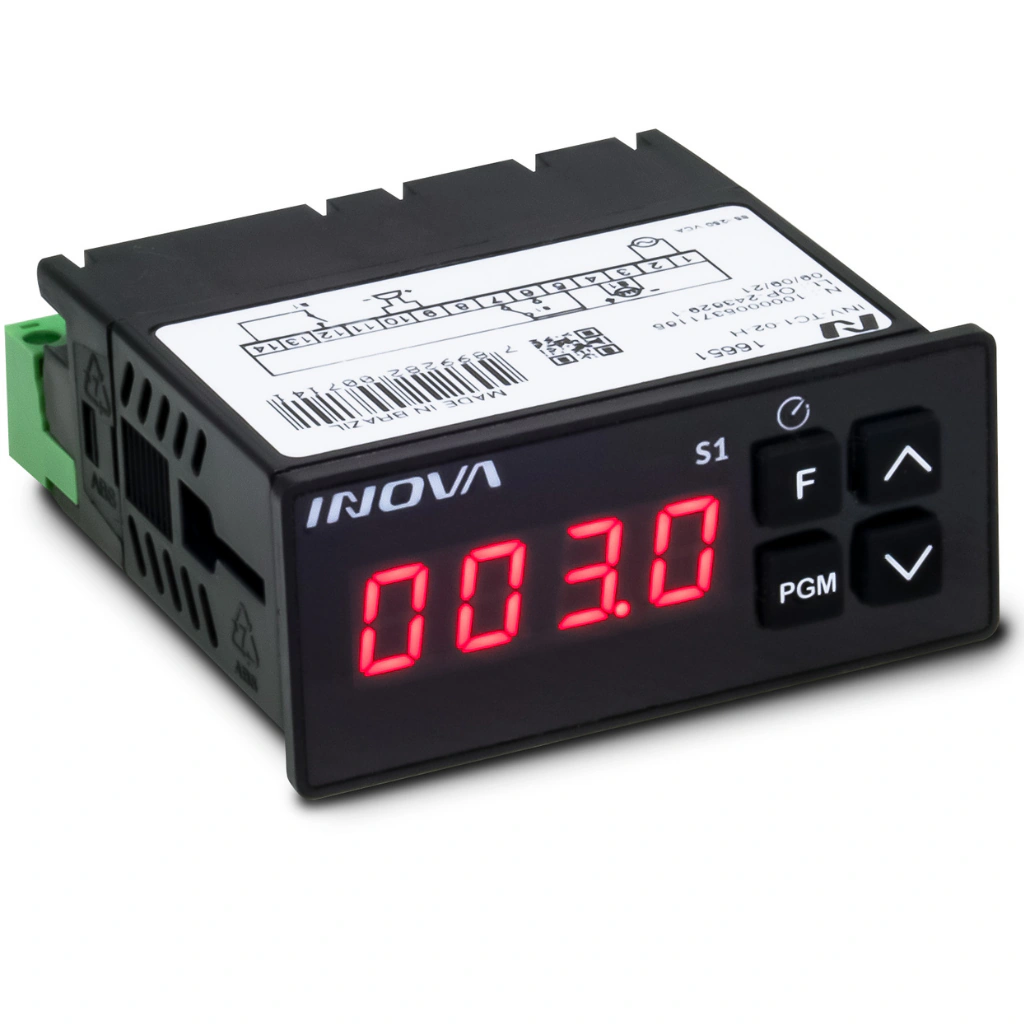

O Temporizador Inova TC1-02-H é um controlador digital para processos que exigem temporização simples ou ciclos repetitivos de acionamento e desligamento.
Com alimentação de 85 a 250 VCA, uma entrada digital, uma saída a relé reversível de 5 A e recursos configuráveis de contagem, disparo, pausa, reset e armazenamento, o equipamento atende aplicações em máquinas, painéis elétricos e sistemas de automação.
O modelo pode trabalhar como temporizador normal, executando uma única contagem, ou como temporizador cíclico, alternando continuamente entre períodos ligado e desligado.
O TC1-02-H é um temporizador digital programável para montagem frontal em painel.
Seu funcionamento pode ser configurado em dois modos:
Executa uma temporização única, com possibilidade de:
Alterna continuamente entre dois tempos independentes:
O ciclo se repete enquanto existir condição de temporização, sendo possível definir qual período será executado primeiro.
O equipamento permite programar:
Na escala de minutos, o display trabalha em horas e minutos.
No modo simples, o temporizador pode ser configurado para:
É possível selecionar:
O controlador pode ser configurado para armazenar a contagem em caso de interrupção da alimentação.
No modo cíclico, também pode reiniciar do valor em que parou ou retornar ao setpoint programado.
O temporizador pode ser utilizado em:
O usuário seleciona primeiro o modo de funcionamento:
FUNC = 1: temporizador simples;FUNC = 2: temporizador cíclico.Depois, configura a escala, o sentido da contagem, o modo de disparo, o reset e o comportamento das saídas.
A entrada digital E1 pode ser utilizada para iniciar, interromper, pausar ou resetar a temporização, dependendo da programação.
A saída S1 pode permanecer acionada durante a contagem ou atuar após o término do tempo. A saída SSR acompanha a lógica configurada nos parâmetros do controlador.
| Característica | Especificação |
|---|---|
| Marca | Inova |
| Modelo comercial | TC1-02-H |
| Referência técnica | INV-TC1-02 |
| SKU | INVTC102H |
| EAN/GTIN | 7899282007141 |
| Tipo | Temporizador digital simples ou cíclico |
| Alimentação | 85 a 250 VCA |
| Frequência | 50/60 Hz |
| Versões opcionais | 12 ou 24 VCA/VCC, conforme versão solicitada |
| Consumo aproximado | 6 VA |
| Temperatura de operação | −10 °C a 60 °C |
| Temperatura de armazenamento | −10 °C a 60 °C |
| Entrada digital | 1 |
| Saída a relé | 1 contato reversível SPDT |
| Capacidade do relé | 5 A em 220 VCA |
| Informação comercial fornecida | 5 A em 240 VCA para carga resistiva |
| Saída SSR | 12 VCC, 20 mA |
| Saída para sonorizador | 12 VCC, 20 mA |
| Vida útil do relé com carga | 100.000 operações |
| Vida útil sem carga | 1.000.000 de operações |
| Escalas de tempo | Centésimos, décimos, segundos e minutos |
| Contagem | Crescente ou decrescente |
| Modos | Simples ou cíclico |
| Torque máximo dos parafusos | 0,5 Nm |
| Dimensões da caixa | 75 × 33 × 67 mm |
| Dimensões aproximadas | 7,5 × 6,7 × 3,3 cm |
| Modelo substituído | INV-49101 |
| Conteúdo da embalagem | Produto, manual e embalagem |
O TC1-02-H pode ser utilizado com:
O equipamento não deve comandar diretamente cargas que ultrapassem a capacidade da saída.
O TC1-02-H substitui o modelo INV-49101.
Antes da troca, é importante conferir:
A instalação deve ser feita por profissional qualificado, seguindo o esquema elétrico do manual.
O esquema de ligação apresentado na página 2 do manual mostra a alimentação, a saída S1, a saída de 12 VCC e a entrada digital E1 distribuídas no borne traseiro de 14 posições.
Destinado aos parâmetros do usuário, como os tempos configurados.
O acesso é realizado pela tecla PGM.
Destinado ao modo de trabalho do controlador.
O acesso é realizado mantendo as teclas de incremento e decremento pressionadas simultaneamente por 10 segundos.
A senha padrão informada no manual é 1234. A senha mestra indicada é 1700.
Permite configurar:
Permite configurar:
O TC1-02-H reúne em um único equipamento funções que normalmente exigiriam temporizadores distintos.
Seu modo simples atende processos com uma única temporização, enquanto o modo cíclico permite alternar continuamente dois intervalos programados.
A ampla configuração de escalas, disparos, resets, retenção e comportamento das saídas oferece flexibilidade para diferentes máquinas e processos industriais.
O Temporizador Digital Inova TC1-02-H é uma solução versátil para controle de tempo em máquinas, equipamentos e painéis elétricos.
Com funcionamento normal ou cíclico, saída reversível, entrada digital e diferentes formas de programação, atende desde aplicações simples até ciclos automatizados de liga e desliga.
Compre o Temporizador Inova TC1-02-H na Nova Comando e automatize seus processos com maior precisão e flexibilidade.
Sim. No modo simples, ele executa uma temporização única com diferentes opções de acionamento e reset.
Sim. No modo cíclico, alterna continuamente entre tempo ligado e tempo desligado.
A versão TC1-02-H opera de 85 a 250 VCA, em 50 ou 60 Hz.
O manual apresenta versões de 12 e 24 VCA/VCC. A tensão deve ser confirmada pelo código completo antes da compra.
Possui uma saída reversível SPDT de 5 A. O manual indica 5 A em 220 VCA.
Sim. Possui uma entrada digital configurável para disparo, pausa, reset ou funcionamento condicionado.
Sim. O manual informa uma saída SSR de 12 VCC e 20 mA.
Sim. Possui saída de 12 VCC e 20 mA para sonorizador externo.
Centésimos de segundo, décimos de segundo, segundos e minutos.
Sim. Pode ser configurada como crescente ou decrescente.
Sim. Essa opção está disponível na programação.
Pode ser configurado para armazenar a contagem, dependendo do modo de funcionamento.
Substitui o INV-49101.
Não foi informado como incluso. O conteúdo informado inclui produto, manual e embalagem.
Não. O manual informa que o controlador não deve ser utilizado como dispositivo de segurança.
